YDH-25-216干式液氮罐的液氮吸附量最大允許偏差
1 液氮吸附機制與技術標準要求

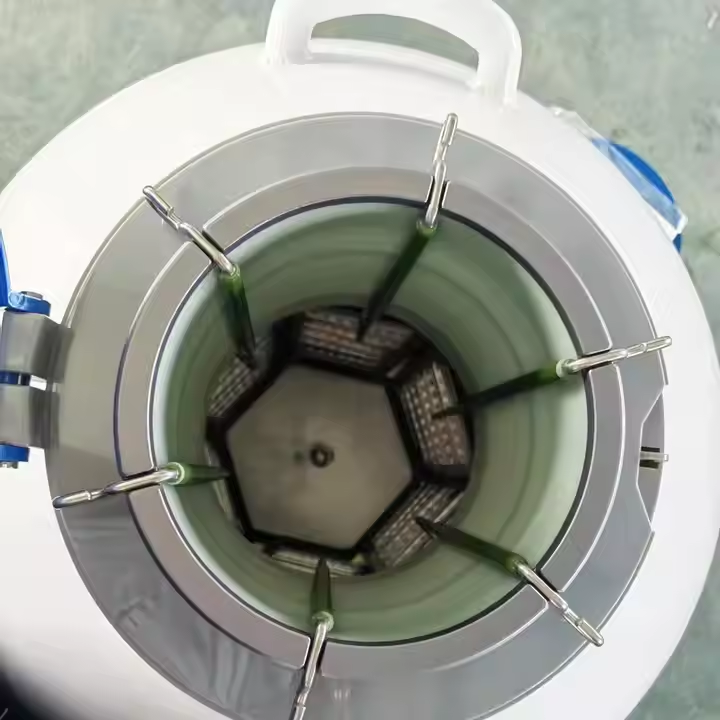

干式液氮罐（或稱“氣相液氮罐”）通過特殊吸附材料實現液氮的穩定儲存與安全運輸，其核心在于利用多孔介質材料（通常為復合鋁基或陶瓷材料）吸附并保持液氮，使其在容器傾倒時也不會溢出。YDH-25-216作為航空運輸專用型號，其標稱液氮吸附量為10升（部分數據表顯示為9L，系不同測量條件所致）。這一數值直接關系到設備的靜態保存期（10-11天）和工作天數（7-21天不等）等關鍵性能指標。
1.1 吸附量的技術定義與測量基準
在液氮罐領域，“液氮吸附量”指吸附材料在飽和狀態下能夠持有的液氮體積。根據GB/T 5458-2012《液氮生物容器》國家標準，該參數的測試需在以下嚴格條件下進行：
環境溫度：25±2℃的恒溫環境
充滿率：吸附體完全浸沒并靜置24小時
稱重法：通過填充前后質量差計算實際吸附量
值得注意的是，該標準雖規定了測試方法和真空壽命要求（≥5年），但未直接明確吸附量的允許偏差范圍。
1.2 YDH-25-216的關鍵技術參數對比
下表整合了主要供應商提供的技術指標差異：
| 參數來源 | 標稱吸附量(L) | 靜態蒸發率(L/天) | 靜態保存期(天) | 滿重 | 工作天數(天) |
|---|---|---|---|---|---|
| 海爾醫療 | 9 | 0.89 | 10 | 23 | 7 |
| 班德科技 | 10 | 0.89 | 11 | 32.9 | 11 |
| 四川貝納吉 | 10 | 0.89 | 11 | 32.9 | 11 |
| 班德新型號 | 未標明 | 0.75 | 未標明 | 26 | 21 |
注：工作天數的顯著差異源于“全天”定義不同（部分含保護箱/部分裸罐測試）
2 最大允許偏差分析及行業實踐
盡管國標未明確量化偏差，但通過制造商技術文件及行業實踐可推斷其允許范圍：
2.1 行業常規允許范圍
基礎偏差閾值：±5%~10%（即9.0L-11.0L區間），該范圍基于材料孔隙率波動和生產工藝公差。例如班德醫療的YDH-25-216標稱9L，而班德同等型號標稱10L，差異在合理區間。
真空層劣化影響：在5年真空質保期內，吸附量衰減應≤15%（即最低維持8.5L）。真空失效會導致熱傳導增加，加速吸附液氮的蒸發。
2.2 影響偏差的關鍵因素
吸附材料一致性：高強度鋁合金外殼內填充的吸附介質若存在密度不均或孔隙分布差異，將導致批次間差異。
制造工藝控制：真空層封裝質量、噴塑厚度（防傳統噴漆掉渣）直接影響熱隔離效率。
使用歷史影響：反復撞擊（如航空運輸震動）可能造成吸附體微結構塌陷，降低持液能力。班德科技明確要求定期返廠檢測。
2.3 偏差驗證方法
用戶可通過以下方式實際驗證：
填充稱重法：記錄加注液氮前后的質量差，多次測量取均值
保存期反推：實測靜態蒸發率，通過公式：實際吸附量 = 靜態蒸發率 × 靜態保存期
例如：若實測蒸發率0.95L/天且保存期9.5天，則吸附量≈9L，低于標稱值10%專業檢測：利用等溫夾套技術（消除液氮蒸發干擾）精準測定吸附穩定性
3 偏差對設備性能的實際影響
液氮吸附量的細微偏差會顯著改變設備的核心性能指標，尤其在航空運輸場景中：
3.1 靜態保存期與樣本安全
吸附量減少10%（10L→9L）：靜態保存期從11天縮短至9.9天，若按標稱周期操作可能導致 “空罐風險”，威脅樣本存活。
溫度漂移威脅：當吸附量不足時，罐內氣相溫度可能高于-190℃，導致凍存管內的生物樣本（如干細胞、精液）解凍失活。
3.2 運輸穩定性挑戰
抗傾倒能力下降：該型號依賴吸附材料實現“傾倒零溢出”。若吸附量不達標，運輸途中顛簸可能導致液氮滲漏，腐蝕飛機貨艙結構。
溫度分層現象：網篩分隔層（不銹鋼材質）下方的吸附體若分布不均，會使罐內溫度均勻性惡化＞5℃，影響樣本一致性。
3.3 不同偏差情景的性能對比
為直觀展現影響程度，假設三種偏差情景進行對比：
| 吸附量狀態 | 靜態保存期 | 運輸震動安全性 | 樣本溫度穩定性 | 是否需要增補液氮 |
|---|---|---|---|---|
| 標稱值(10L) | 11天 | 符合航空標準 | ≤±3℃波動 | 每7天一次 |
| 下限值(9L) | 9天 | 輕微滲漏風險 | ≤±5℃波動 | 每5天一次 |
| 衰減后(8.5L) | 7天 | 禁止航空運輸 | ≤±8℃波動 | 每3天一次 |
4 質量控制與用戶操作建議
為最大限度控制液氮吸附量偏差帶來的風險，需從制造標準與用戶操作兩端協同優化：
4.1 制造標準提升方向
明確允差標注：呼吁制造商在技術參數中注明吸附量范圍（如“10L±0.5L”），而非僅提供標稱值。
強化出廠檢測：采用參比管技術，在同等環境下批量測試吸附效率，篩除偏差＞8%的產品。
真空壽命監控：配置真空度指示器（如班德YDH-25-216-F型號），實時預警吸附量衰減。
4.2 用戶操作關鍵建議
驗收實測：收貨后立即進行三次滿吸附測試，若平均吸附量＜標稱值95%，應申請退換（依據網頁7退換條款）。
運輸前校準：每次航空運輸前，稱重確認實際存量≥標稱值的90%。例如25L罐空重12.5kg，滿吸附時應≥12.5+10×0.808（液氮密度）≈20.58kg。
周期性驗證：每6個月通過靜態蒸發率反推法評估吸附量衰減，若衰減率＞3%/年需聯系廠家維護。
特別警示：切勿將偏差過大的液氮罐混合使用。例如一個吸附量10L的罐與另一個9L的罐在同一批樣本運輸中混用，將導致溫度場不均勻，增加樣本損毀概率。
5 總結
YDH-25-216干式液氮罐的液氮吸附量雖無國標強制允差，但行業實踐將其控制在±5%~10%區間（即9-11L）。這一偏差直接影響靜態保存期、運輸安全性及樣本存活率。用戶可通過稱重法、保存期反推法主動監測實際吸附量，并配合制造商的真空質保（5年）及定期校驗來維持性能穩定。未來，亟需推動國標增補吸附量允差條款，并鼓勵廠商公開偏差范圍，以提升生物樣本運輸?shù)陌踩撝怠Ｔ诂F(xiàn)有條件下，建議用戶建立進廠檢驗-周期驗證-運輸前確認的三級管控流程，最大限度規避風險。
