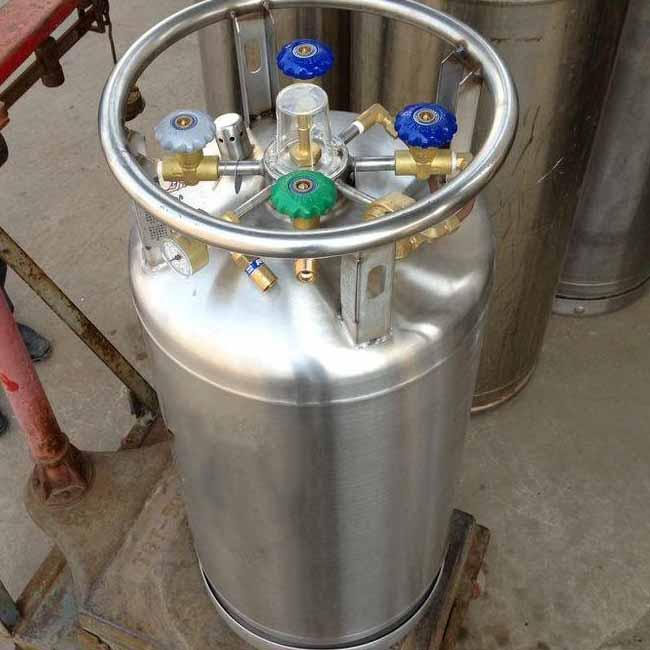

一、杜瓦罐的結構與泄露率基本概念

二、影響泄露率的核心因素

1. 真空絕熱性能
   夾層真空度是控制泄露率的核心要素。當真空度下降至 10?2 Pa 以上時，氣體分子熱傳導加劇，導致蒸發率顯著上升。例如，某 30L 液氮罐在真空失效后，日蒸發量從 0.5L 增至 2L，泄露率從 1.67% 躍升至 6.67%。氦質譜檢漏是檢測真空夾層漏率的標準方法，要求漏率≤2×10?? Pa?m3/s（10L-50L 容積）。
2. 密封材料與部件老化
   低溫環境下，傳統四氟密封件可能因硬化導致摩擦系數增加 3 倍，滲透率上升至 5.2 mL/m2?h，引發泄漏。北京理工大學研究表明，采用 PCTFE 材料的閥座在 - 196℃下漏率可穩定在 10?? m3/s 以下，顯著優于 PTFE 材料。此外，閥門、液位計等附件的 O 型圈需定期更換，避免因彈性衰減導致密封失效。
3. 環境條件影響
   環境溫度每升高 10℃，蒸發率可能增加 15%-20%。例如，某液氧杜瓦罐在 40℃環境下的靜態蒸發率（1.86%/d）比 20℃時高 0.3%。高濕度環境則可能在罐體表面形成冷凝水，進一步增加熱傳導。

三、泄露率測試與行業標準

1. 靜態蒸發率測試方法
   根據 GB/T 18443.5-2010，測試需在容器充裝≥1/2 介質后靜置 48 小時，通過氣體質量流量計測量 24 小時內的蒸發量。計算公式為：
   例如，某 360L 液氧杜瓦罐在測試中蒸發 6.7L，其靜態蒸發率為 1.86%/d，符合行業標準。
2. 行業規范與安全閾值
• 液氫杜瓦：真空夾層漏率需≤設計值，安全閥爆破壓力≤內膽最大允許工作壓力的 105%。
• 液氦杜瓦：靜態蒸發率需符合表 2 規定（如 100L 罐≤0.8%/d），真空夾層漏氣速率≤6×10?? Pa?m3/s。
• 液氮 / 液氧杜瓦：車用容器日蒸發率≤4.2%，工業用容器通常要求≤2%。

四、維護策略與風險防控

1. 定期檢測與預防性維護
• 真空度檢測：使用 ZDF-II 型真空計每季度測量夾層壓力，超過 10?2 Pa 時需返廠重新抽真空。
• 密封件更換：低溫閥門密封件建議每 6 個月更換，優先選用 PCTFE 或金屬波紋管密封。
• 靜態蒸發率監控：連續 3 周蒸發率遞增超 5% 時，需排查真空失效或頸管泄漏。
2. 操作規范與應急預案
• 充裝前需檢查容器合格證、安全閥校驗狀態，首次充裝應預冷 30 分鐘以上。
• 倒裝液氮時嚴禁在密閉空間操作，需保持通風并監測氧濃度。環山村 8 號事故案例顯示，違規倒裝導致氮?dú)庑孤?，最終引發窒息事故。
• 配備氫氣濃度監測系統（報警閾值≤0.4%）和紫外火焰探測器，確保液氫杜瓦使用安全。

五、技術進展與未來趨勢

1. 新型檢漏技術
   多工位超靈敏檢漏系統可檢測低至 10?1? m3/s 的漏率，通過比對法和累積法實現批量高效檢測，平均測試時間≤30 分鐘。
2. 材料創新
   采用碳纖維增強復合材料（CFRP）的內膽可降低自重 30%，同時通過納米多孔絕熱層將蒸發率再降低 10%-15%。某液氫杜瓦罐應用該技術后，靜態蒸發率從 1.2% 降至 1.0%/d。

結語
